CHADOUFS ET LEVIERS
Cliquez sur les engrenages pour revenir au sommaire ou sur suite en
bas de page
Comment peut-on transvaser
l’eau de la rivière sur la terre pour irriguer les champs ?
HYPOTHESE 1 :
CHADOUF DE TYPE ASYMETRIQUE
Situation de départ : l’homme exerce une force sur la
corde : le seau plonge dans la rivière et se remplit.
Situation d’arrivée : l’homme lâche la corde : le
contrepoids exerce une force qui permet au seau de remonter.
Sur le dessin
ci-dessus, le seau ne peut pas être vidé car il est toujours au dessus de la
rivière
Analyse :
La distance d1 est
trop faible pour permettre un déplacement important du seau vers la droite
Il faut donc
augmenter cette distance, ce qui revient à éloigner le point d’appui
Sur le schéma
ci-dessous, le point d’appui est déplacé du côté du contre-poids
Situation de départ : l’homme exerce une force sur la
corde : le seau plonge dans la rivière et se remplit.
Situation d’arrivée : l’homme lâche la corde : le contrepoids
exerce une force qui permet au seau de remonter.
Le seau peut être
vidé car il est toujours au dessus du canal d’irrigation.
HYPOTHESE 2 :
CHADOUF DE TYPE SYMETRIQUE
Ø
Positionner
le support vers le milieu du levier. Ne
pas accrocher la corde sur l’extrémité du la perche. Laisser une marge pour le
réglage. Jouer sur l’angulation de la corde et du seau. Ceci est une solution
simple, mais demande un effort supplémentaire par l’utilisateur.
Ø
Ne
pas mettre de contre-poids. Positionner
le point d’appui très légèrement à gauche du milieu du levier.
Solution simple, utilisée autrefois (voir

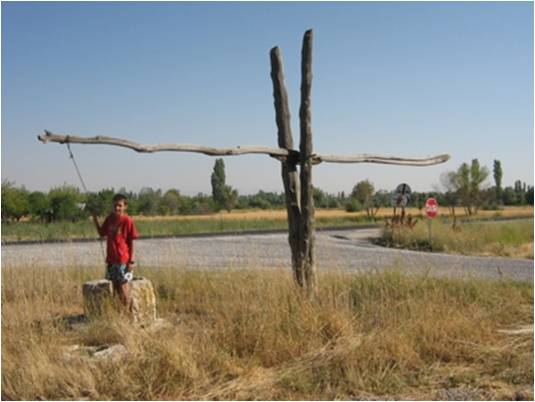

photo en haut de cette page)
Ø
Approcher
le canal d’irrigation ou le réservoir le plus près possible du cours d’eau.
(photo ci-dessous) – Bonne solution, mais souvent impossible à réaliser.
Ø
Faire
pivoter le chadouf sur son support : réalisable techniquement, mais effort
important pour faire pivoter l’ensemble. Solution à délaisser.
Ø
Faire
coulisser la perche dans le support : problème d’usure prématurée, effort
important. Solution à délaisser.
