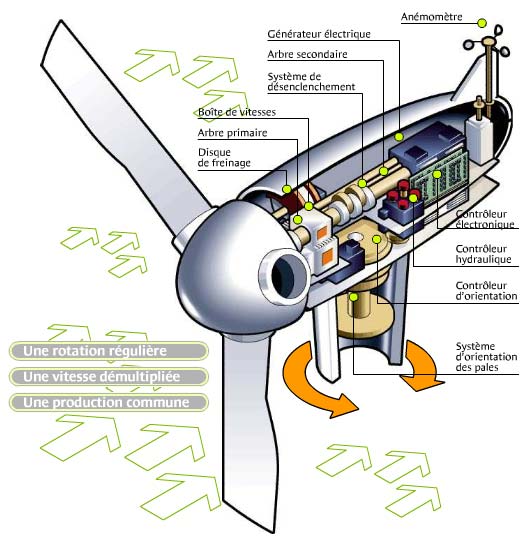

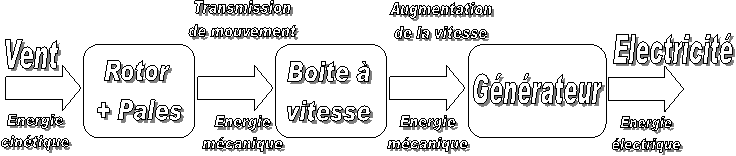

Une éolienne comprend 6 composants principaux :

q Un rotor associé à des pales qui permet la conversion de l’énergie éolienne en énergie mécanique sur un arbre tournant lentement.

q Une boîte de vitesses servant à accroître la vitesse de l’arbre du rotor pour le générateur.

q Un générateur produisant de l’électricité.

q Un système de commande et de protection servant à optimiser le rendement et à conserver la machine en état de fonctionnement dans des limites sécuritaires.

q Une tour (pylône, mât) qui permet de placer le rotor à une hauteur élevée au-dessus du sol (vitesse du vent supérieure, effets des obstacles locaux moindres).

q Une base qui soutient l’éolienne.

ELEMENT	SOLUTION
Le pylône	Tube de PVC sanitaire diamètre 50 mm Le tube carton n’est pas assez rigide Profile bois style barre de rideaux possible, mais coûteux
Les pales	En profilé bois plat (largeur 50 mm – épaisseur 5 mm) Bois utilisé : balsa, pin Le carton, le polystyrène ne sont pas assez résistants 2 pales au lieu de 3 : axe support plus facile à réaliser, mais obligation d’augmenter la hauteur des pales
Le rotor	Profilé bois (rond, rectangulaire, triangulaire) Rectangulaire pour un choix de 2 pales
L’axe	Tige filetée diamètre 8 mm (+ écrous) L’idéal est de trouver une vis filetée de longueur identique, mais avec une partie lisse pour améliorer la rotation dans le tube
La poulie	En bois : profilé rond (barre de rideau) L’augmentation du diamètre de la poulie entraîne un meilleur rendement du générateur L’idéal est une démultiplication d’ordre 10 à 20 Peut se découper dans une plaque d’aggloméré avec une scie sauteuse dans le cas d’une grande poulie
La courroie	Elastique (bonne adhérence)
Le support du pylône	En bois Doit être assez large pour éviter le basculement de l’éolienne
Le générateur	Petit moteur électrique à aimants (permettant de délivrer environ 2 V pour alimenter une DEL ou ampoule de type « grain de blé ) 3 V
Orientation de l’éolienne	N’est pas prévue dans ce projet Il faudra faire pivoter la base Une girouette facilite l’orientation
