FICHE DE FABRICATION

DE LA BOITE DE PERCAGE

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

DESIGNATION	Fabrication
MACHINE / OUTILS	Table

1	Faire débiter dans de l’aggloméré de 19 mm : - 2 grands côtés : 240 x 121 mm - 2 petits côtés : 240 x 85 mm - 1 carré de 121 mm

2

Tracer sur les 2 grands côtés les axes de perçage : - 4 trous diamètre 3 mm pour vissage  - 1 trou diamètre 7 mm pour passage de l’outil

Règle Crayon

3	Percer les 4 trous diamètre 3 mm	Foret 4 mm
4	Fraiser les 4 trous pour loger la tête de la vis	Foret 10 mm
5	Percer le trou diamètre 7 mm

6

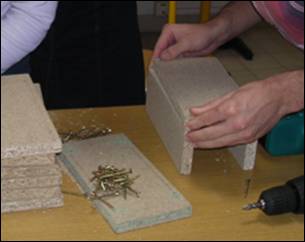

Assembler les 2 grands côtés et les 2 petits côtés avec des vis pour aggloméré

8 vis diamètre 3 mm, plongeur 40 mm

7	Assembler le carré de 121 mm (côté opposé au perçage 7 mm)

8	Vérifier : - le passage de la bouteille - le perçage de la bouteille
