FICHE DE FABRICATION

CYCLE 3

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

DESIGNATION	Fabrication
MACHINE / OUTILS	Table

Si les photos n’apparaissent pas dans les fiches de fabrication, utiliser Internet Explorer comme navigateur

Nota : certaines opérations sont réalisées par le maître (en bleu ci-dessous)
- fabrication simplifiée pour des élèves de cycle 3

- souci de parallélisme et de perpendicularité entre les divers éléments

La boite à onglet n’apparaît pas sur les photos (souci de clarté)

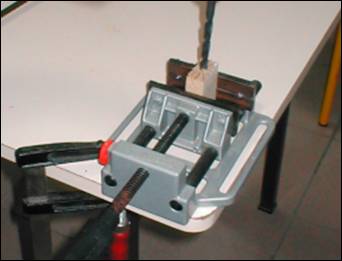

1	Fixer un étau à l’aide d’un serre-joint sur une table Interposer une protection Fixer une boite à onglet dans l’étau	Serre-joint Etau Boite à onglet

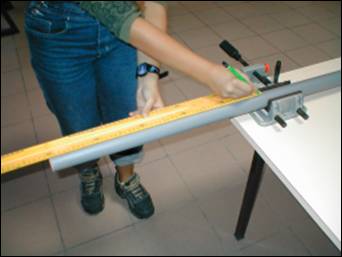

2	Serrer le tube PVC dans l’étau. Tracer un trait à 70 cm d’une extrémité	Règle
3	Scier le tube PVC. Nous l’appellerons « objet  A » Ebavurer l’extrémité	Scie à métaux Papier émeri
Il est préférable de donner aux élèves le tube débité à sa longueur finale. Une coupe de travers entraînera un collage non perpendiculaire entre base et tube

4	Serrer le tube PVC (objet A) dans l’étau Tracer un trait à 7 cm d’une extrémité	Règle

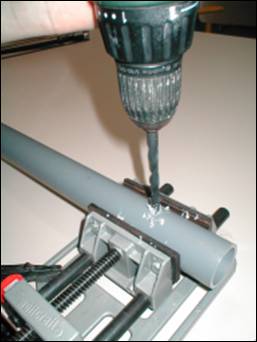

5	Percer un trou diamètre 8 mm (qui traversera le tube de part en part) Vérifier la perpendicularité entre le foret et le tube	Perceuse sans fil Foret 8 mm Equerre

6	Positionner le profilé plat dans la boite à onglet Tracer un trait à 20 cm d’une extrémité	Règle

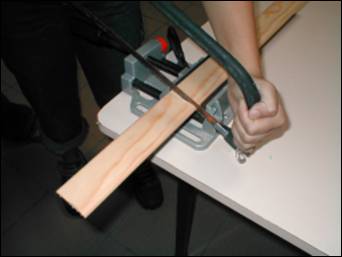

7	Scier le profilé plat. Nous appellerons le bois scié« objet  B » Renouveler les opérations pour obtenir un 2^ème objet B Ebavurer les extrémités	Scie à métaux Papier émeri

8	Serrer le profilé bois rond dans la boite à onglet Tracer un trait à 3 cm d’une extrémité	Règle
9	Scier le profilé. Nous appellerons le bois scié« objet  C ». Ebavurer l’extrémité	Scie à métaux Papier émeri
Dans le cas où l’on préfère une poulie de diamètre plus important, utiliser la scie sauteuse pour découper cette dernière dans une plaque d’aggloméré.

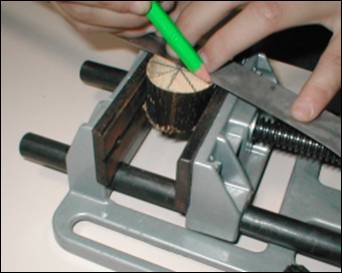

10	Serrer l’objet C dans l’étau (verticalement) Tracer une dizaine de traits correspondants au diamètre pour déterminer le centre	Crayon Règle
11	Percer un trou diamètre 8 mm traversant l’objet C	Perceuse sans fil Foret 8 mm
12	Serrer l’objet C dans l’étau (verticalement) Tracer une dizaine de traits correspondants au diamètre pour déterminer le centre	Crayon Règle
13	Percer un trou diamètre 8 mm traversant l’objet C	Perceuse sans fil Foret 8 mm

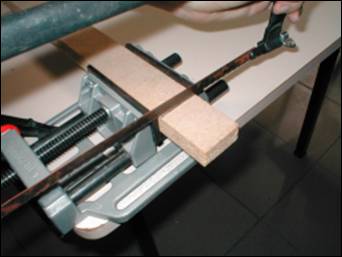

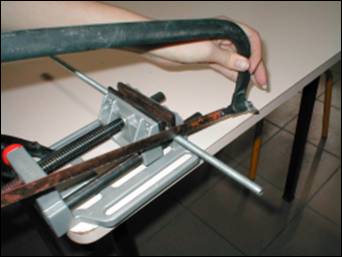

14	Scier une tige filetée de longueur 16 cm. Cette opération est délicate et sera réalisée par le maître	Scie à métaux
15	Ebavurer les extrémités	Lime

16	Serrer le profilé rectangle dans la boite à onglet Tracer un trait à 5 cm d’une extrémité	Règle
17	Scier le profilé. Nous appellerons le bois scié« objet  D ». Ebavurer les extrémités	Scie à métaux Papier émeri
18	Serrer l’objet D dans l’étau (verticalement) Tracer les diagonales pour déterminer le centre	Crayon Règle
19	Percer un trou diamètre 8 mm traversant l’objet C	Perceuse sans fil Foret 8 mm

20

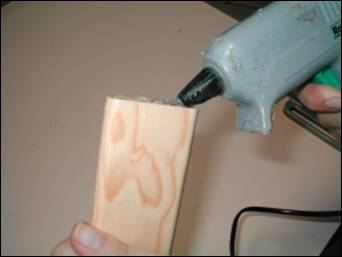

Coller les pales (objet B) sur le support (objet D) avec le pistolet à colle. Cette opération est délicate et sera réalisée par le maître

Pistolet à colle

21

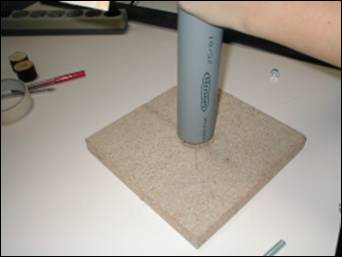

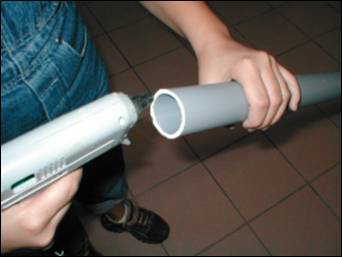

Coller le tube PVC (objet A) sur son support bois. Cette opération est délicate et sera réalisée par le maître. Attention : le perçage sera opposé au collage

Pistolet à colle

22

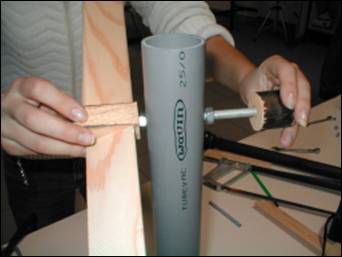

Assembler l’éolienne : - Pales + support avec tige filetée + écrous - Poulie (objet C) avec tige filetée + écrous

2 clés plates 13 mm

23	Assembler le moteur électrique servant de générateur sur son support bois.	Vis
24	A l’aide de la courroie (élastique), aligner la poulie du moteur sur la poulie de l’éolienne. Tracer un trait délimitant l’emplacement du support moteur	Crayon
25	Coller le support moteur sur la base de l’éolienne	Pistolet à colle

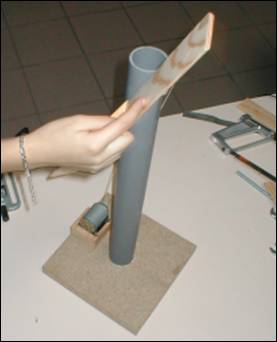

26	Vérifier le bon fonctionnement de l’éolienne

27	Peindre l’éolienne : - tube + pales en blanc - support en vert Coller divers éléments de décors	Peinture acrylique Pinceau Colle
28	Ajouter un bonhomme plastique pour donner une échelle à la maquette
