RECHERCHE DE SOLUTIONS CYCLE 2

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

LE PYLONE (OU MÂT)

q Quel objet utiliser ?

o Tube en papier (réalisé par l’élève)

o Tube en carton (« sopalin », poster, etc.)

o Tube plastique (canalisation)

o Tige en bois (manche à balai, etc.)

o Tige en fer

o Autre :

LES PALES

q Quel matériau utiliser pour la fabrication des pâles

o carton épais

o Bois (à partir d’une baguette)

o Polystyrène

o Autre :

q Combien de pâles ?

o 1

o 2

o 3

q Quelles dimensions pour les pâles ? (le pylône mesurera 40 cm)

o 5 cm

o 15 cm

o 30 cm

LE ROTOR

q Quelle forme aura–t-il ? (les élèves auront retenu le choix de 3 pâles)

o rond

o carré

o triangulaire

L’AXE (ou MOYEU)

q Quel objet utiliser ?

o Tige bois

o Crayon à papier ou feutre usagé

o Tige filetée

o Attache parisienne

LA NACELLE (parallélépipède)

q Quel objet utiliser ?

o Boîte d’allumettes

o Profilé bois

o Polystyrène

o Autre :

q Comment diminuer le frottement de l’hélice contre la bouteille ?

o Avec une rondelle en fer

o Avec un petit morceau de tube

o Aucun élément

q Comment placer l’hélice sur le pylône ?

o Parallèle au sol

o Perpendiculaire au sol

o En oblique

Pour le maître :

Le rotor et ses pales
Les pâles sont fabriquées en fibre de verre, en fibre de carbone et assemblées sur le rotor. Elles ont une longueur de 20 à 40 mètres. Généralement, on utilise 3 pâles, parfois 2 (il faut alors augmenter la longueur). Le plus souvent, l’angle des pâles n’est pas modifiable. Une pâle s’use (poussière, sable, etc.).

L’AXE (ou MOYEU)
Il permet la transmission de mouvement entre le rotor et le générateur. La fréquence de rotation en entrée est multipliée par 50 en sortie pour entraîner le générateur (principe de la dynamo de vélo entraînée par le pneu).

LE PYLONE
Il est tubulaire, légèrement conique. Sa fondation en béton est un élément essentiel pour la solidité de l’ensemble.

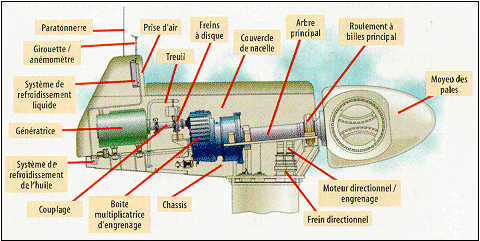

LA NACELLE
Elle contient le générateur. Elle doit pivoter sur son mât en fonction de la direction du vent. Un automate relié à une girouette commande les moteurs d’orientation et place l’éolienne face au vent.
