FICHE DE FABRICATION

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

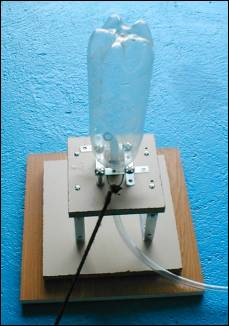

DESIGNATION	Fabrication
MACHINE / OUTILS	Table

Si les photos n’apparaissent pas dans les fiches de fabrication, utiliser Internet Explorer comme navigateur

Nota : certaines opérations sont réalisées par le maître (sciage, perçage, découpe au cutter, etc.)

1	Découper ou faire découper 3 carrés d’aggloméré d’épaisseur 19 mm Carré 1 = 30 x 30 cm Carré 2 = 25 x 25 cm Carré 3 = 15 x 15 cm

2

Assembler les 4 pattes métalliques avec les 4 boulons de manière à obtenir un carré d’environ 6 cm

Clé plate

3	Tracer sur la carré 3 les 4 axes des trous permettant de recevoir l’ensemble obtenu précédemment.	Règle
4	Tracer un axe au milieu des 4 précédents
5	Percer : - les 4 trous au diamètre 5 mm - le trou central au diamètre 8 mm	Perceuse sans fil Forets diamètre 5 et 8 mm

6

Assembler les différents éléments : les pattes en fer seront situées 50 mm au dessus du carré 3

Clé plate

7

Assembler 2 équerres de 10 cm pour obtenir une forme en U Renouveler l’opération une deuxième fois

Clé plate

8

Fixer les 2 U obtenus précédemment sur le carré 2

Tournevis

9	Assembler le carré 3 et le carré 2	Tournevis
10	Percer le patin caoutchouc au diamètre 6 mm	Perceuse sans fil + étau
11	Passer la durite dans le trou central du carré 3
12	Coller le patin caoutchouc sur le carré 3	Colle néoprène

13

Assembler le carré 2 et le carré 1 à l’aide des charnières

Tournevis

14	Relier la durite à une pompe à vélo. Placer un manomètre sur le raccord si vous désirez mesurer la pression dans la bouteille

15	Réaliser un crocher avec le fil de fer diamètre 2 mm
16	Attacher la ficelle de 5 m

17	Vérifier l’ensemble
