FICHE DE FABRICATION

VERSION « LUXE »

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

Si les photos n’apparaissent pas dans les fiches de fabrication, utiliser Internet Explorer comme navigateur

DESIGNATION	Fabrication
MACHINE / OUTILS	Table

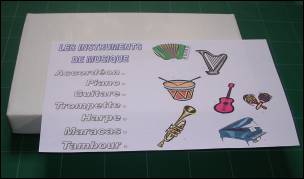

1	Réalisation de la fiche « questions-réponses » sur papier A4 : q dessinée par l’élève q réalisée avec l’outil informatique q photocopiée	3 possibilités
2	Récupération d’un couvercle de boite à chaussures

3

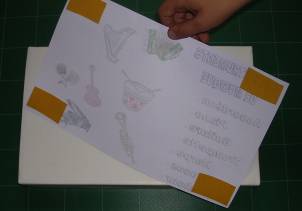

Collage de la fiche « questions-réponses » sur le carton

Scotch double face dans chaque coin

4

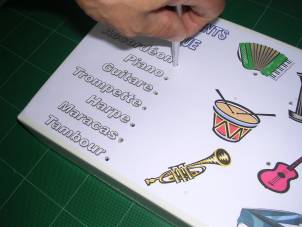

Perforation des trous pour passage des attaches parisiennes

Vrille, compas

5	Fabrication des liaisons électriques Couper un fil électrique par question : longueur égale à la distance entre le trou de la question et le trou de la réponse + 6 cm	Pince coupante Règle graduée
6	Dénuder sur 3 cm le fil électrique (pour chaque extrémité)	Pince à dénuder

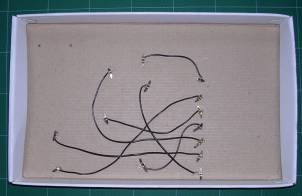

7	Pose et fixation des attaches parisiennes - passer l’attache parisienne - réaliser la liaison électrique - écarter les pattes de l’attache parisienne	Faire tourner le fil plusieurs fois autour de l’attache parisienne
8	Renouveler les opérations pour les autres liaisons

9

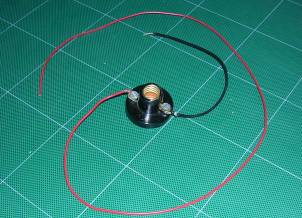

Câblage de la douille bakélite : - un fil de 10 cm dénudé des 2 côtés - un fil de 40 cm dénudé des 2 côtés

Pince coupante, pince à dénuder, tournevis

10

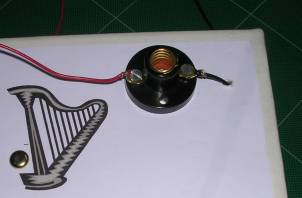

Collage de la douille bakélite dans un coin du couvercle (opération réalisée par le maître)

Pistolet à colle

11	Perçage carton et passage du fil de 10 cm.	Vrille, compas

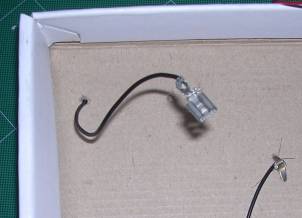

12	Assemblage fil – cosse Faston	Pince plate

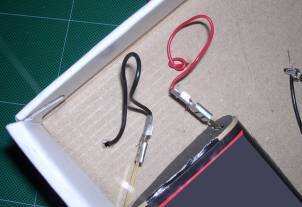

13	Câblage de la pile - fil en provenance de la douille - 2^ème fil de 40 cm dénudé des 2 côtés (un nœud empêche l’arrachement de ce fil) Assemblage fil – cosse Faston	Pince coupante et à dénuder, tournevis
14	Assemblage pile sur couvercle par collage	Double face, pistolet à colle

13	Montage de la lampe sur la douille

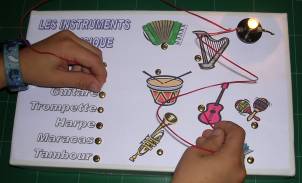

14	Test du jeu
