Le montage électrique avec LAMPE

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

1 - LIAISON ELECTRIQUE AVEC PAPIER ALUMINIUM

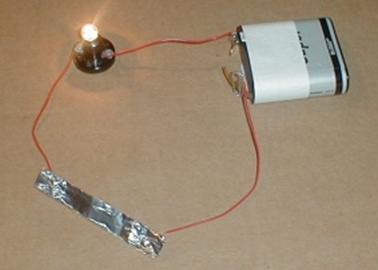

La liaison électrique est assurée par une bande de papier aluminium pliée en 2 ou 4. Sa largeur finale est d’environ 1 cm. Elle vient en contact avec les attaches parisiennes.

Avantages :

q bon contact électrique avec l’attache parisienne

q Matériau peu cher

q Facile à se procurer

q Notions vers le circuit imprimé

Inconvénients :

q Isolation obligatoire en plaçant une bande de scotch dessus au fur et à mesure du montage

q Difficulté de découpe du papier aluminium

q Difficulté de pliage du papier aluminium

2 - LIAISON ELECTRIQUE SUR LE SUPPORT CARTON AVEC FIL ELECTRIQUE

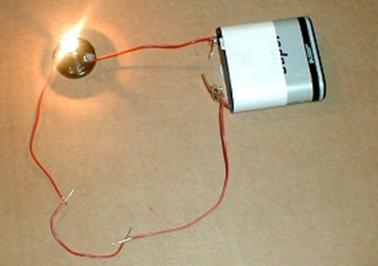

La liaison est assurée par un fil électrique, entourée autour de l’attache parisienne

Avantages :

q pas d’isolation à prévoir entre les fils, celle-ci étant assurée par le plastique protégeant le conducteur

q Facilité pour le contact (enroulement du fil électrique autour de l’attache parisienne)

q Notions de câblage électrique

Inconvénients :

q mauvais contact électrique possible avec l’attache parisienne

q Utilisation d’une pince à dénuder

q Difficulté pour dénuder le fil électrique avec de jeunes élèves

q Achat (ou récupération) de fil électrique
