FICHE DE FABRICATION

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

DESIGNATION	Fabrication
MACHINE / OUTILS	Table

Si les photos n’apparaissent pas dans les fiches de fabrication, utiliser Internet Explorer comme navigateur

Nota : certaines opérations sont réalisées par le maître (sciage, découpe au cutter, etc.)

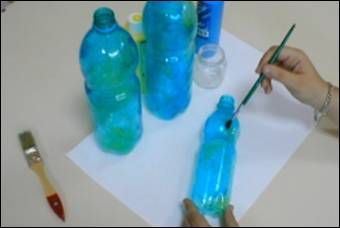

1	Peindre les 3 bouteilles plastiques (personnalisation du trimaran) Une solution rapide : mettre un peu de peinture dans les bouteilles – Secouer pour répartir la peinture sur toute la surface	Peinture acrylique Pinceau
2	Laisser sécher 1 heure

3	Fixer un étau à l’aide d’un serre-joint sur une table Fixer la boîte à onglet dans l’étau	Serre-joint – Etau - Boite à onglet

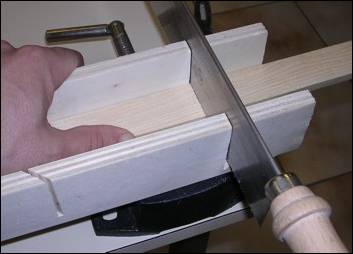

4	Couper 2 morceaux dans la baguette en bois de section 20 x 5 mm Longueur = 40 cm Ebavurer les chants et les extrémités Peindre éventuellement les 2 baguettes	Scie Règle Papier verre Pinceau

5	Tracer le contour du bouchon sur l’avant d’une bouteille	Crayon
6	Découper un cercle de diamètre légèrement inférieur à celui du bouchon (opération réalisée par le maître)	Ciseaux à bouts pointus
	Autre solution : utiliser un montage de découpage : Cliquer sur la photo du montage pour visualiser l’ensemble

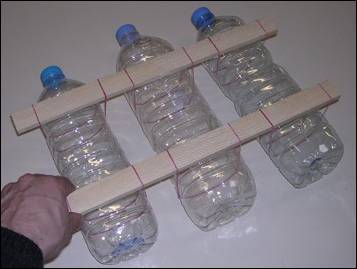

7	Assembler les 3 bouteilles et les 2 baguettes précédentes à l’aide des élastiques Centrer l’ensemble

8	Placer le bouchon verticalement dans l’étau	Etau – Serre-joint
9	Percer le bouchon en liège (dans son axe)	Vrille Æ 4 mm

10	Découper la voile dans la feuille de papier (base = 30 cm – hauteur = 45 cm) Décorer la voile (gommettes, peinture, feutres, etc.)	Ciseau règle
11	Couper 2 morceaux dans la baguette en bois de section 5 x 5 mm pour fabriquer la mâture - baguette 1 = 55 cm - baguette 2 = 30 cm Ebavurer les chants et les extrémités Peindre éventuellement les 2 baguettes	Boite à onglet Etau – Scie Règle Papier verre Pinceau
12	Coller les 2 baguettes sur la voile (espace de 5 mm entre les baguettes pour permettra à la voile de pivoter)	Colle
13	Fabriquer le drapeau	Ciseau
14	Coller le drapeau sur le haut du mât	Colle

16	Assembler le mât et le bouchon en liège

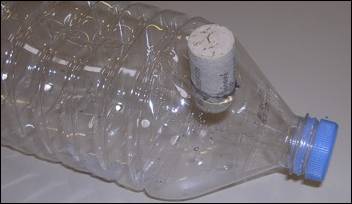

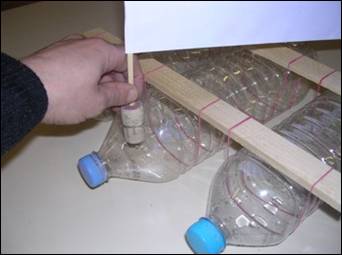

17	Assembler le bouchon en liège sur la bouteille percée (le bouchon en liège doit dépasser d’environ 1/3)
18	Rigidifier la mâture à l’aide de « cordages »

19	Couper une ficelle (qui permettra de ramener le bateau au port….) Longueur = 5 m environ	Ciseau
20	Nouer la ficelle autour du goulot de la bouteille centrale
21	Découper 1 morceau de scotch double face	Ciseau

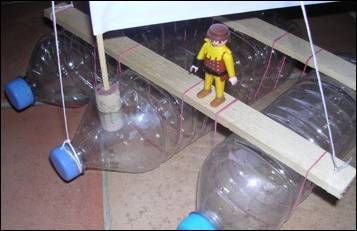

22	Coller le bonhomme sur un des 2 bras du trimaran à l’aide du scotch double face. Ce bonhomme peut être dessiné par les élèves sur du carton

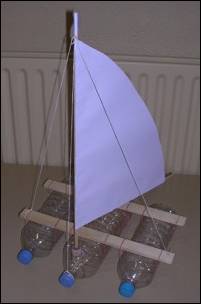

23	Tester trimaran sur un plan d’eau (bac, piscine, etc.)
