FICHE DE FABRICATION

VERSION PAPIER ALUMINIUM

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

Si les photos n’apparaissent pas dans les fiches de fabrication, utiliser Internet Explorer comme navigateur

DESIGNATION	Fabrication
MACHINE / OUTILS	Table

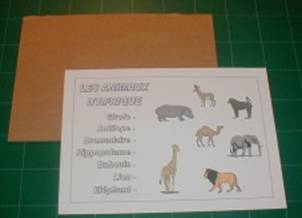

1	Réalisation de la fiche « questions-réponses » sur papier bristol A4 : q dessinée par l’élève q réalisée avec l’outil informatique q photocopiée	3 possibilités
2	Débit du carton au format A4 (réalisé par le maître)	Cutter, cisaille

3

Collage de la fiche « questions-réponses » sur le carton

Scotch double face dans chaque coin

4

Perforation des trous pour passage des attaches parisiennes

Pointe à tracer, compas

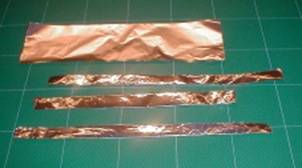

5	Fabrication des jonctions en aluminium  Découper une bande de papier aluminium par question : largeur 40 mm – longueur égale à la distance entre le trou de la question et le trou de la réponse + 2 cm	Ciseau Règle graduée
6	Pliage de la bande aluminium en 4 sur la largeur de manière à renforcer cette dernière

7	Pose et fixation des attaches parisiennes q passer l’attache parisienne q poser la première jonction q écarter les pattes de l’attache parisienne parallèlement à la jonction	La jonction doit dépasser de part et d’autre des 2 trous de 1 cm
8	Isolation électrique de la bande aluminium par un morceau de scotch	Faire bien dépasser le scotch de part et d’autre
9	Renouveler les opérations pour les autres jonctions

10

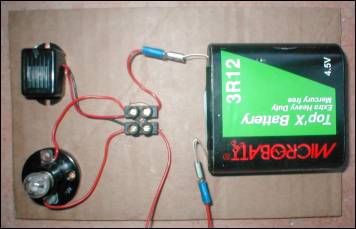

Fixation des éléments électriques sur le carton. Coller : - la douille - Placer la lampe - le buzzer (variante sonore) - les dominos - fixer la pile à l’aide d’élastiques

Pistolet à colle

11	Câblage du circuit électrique	Pince coupante Pince à dénuder Tournevis plat
12	Contrôle du circuit électrique
