FICHE DE FABRICATION

VERSION FILS ELECTRIQUES

Cliquez sur les engrenages pour revenir au sommaire ou sur suite en bas de page

DESIGNATION	Fabrication
MACHINE / OUTILS	Table

Si les photos n’apparaissent pas dans les fiches de fabrication, utiliser Internet Explorer comme navigateur

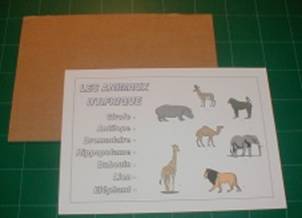

Réalisation de la fiche « questions-réponses » sur papier A4 : - dessinée par l’élève - réalisée avec l’outil informatique - photocopiée	3 possibilités
Débit du carton au format A4 (réalisé par le maître)	Cutter, cisaille

Collage de la fiche « questions-réponses » sur le carton

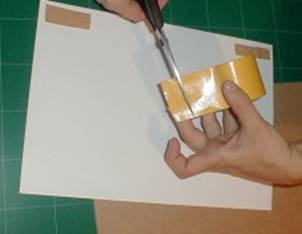

Scotch double face dans chaque coin

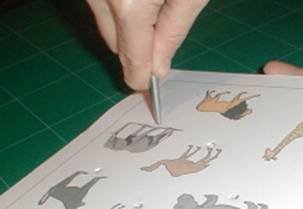

Perforation des trous pour passage des attaches parisiennes

Pointe à tracer, compas

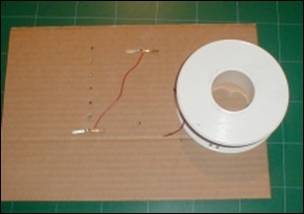

Fabrication des liaisons électriques Couper un fil électrique par question : - longueur égale à la distance entre le trou de la question et le trou de la réponse + 6 cm	Pince coupante Règle graduée

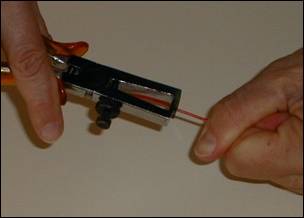

Dénuder sur 3 cm le fil électrique (pour chaque extrémité)	Pince à dénuder

Pose et fixation des attaches parisiennes - passer l’attache parisienne - réaliser la liaison électrique - écarter les pattes de l’attache parisienne	Faire tourner le fil plusieurs fois autour de l’attache parisienne
Renouveler les opérations pour les autres fils électriques.

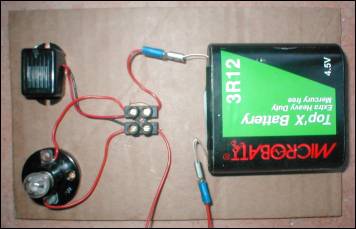

Fixation des éléments électriques sur le carton. Coller : - la douille - Placer la lampe - le buzzer (variante sonore) - les dominos - fixer la pile à l’aide d’élastiques

Pistolet à colle

Câblage du circuit électrique

Pince coupante Pince à dénuder Tournevis plat

Contrôle du circuit électrique
